ULTRASONİK ELEK

  Firmamız İsveç-Alman Arctech Ultrasonic System AG Türkiye Distribütörüdür.

            ULTRASONİK ELEK MODELLERİMİZ :

Model	UL 901	UL 1351
Elek Çapı [mm]	900	1350
Elek Yüzey Alanı [m2]	0.64	1.43
Motor Gücü [KW]	1.5	2.2
Ağırlık [Kg]	750 - 900	970 - 1150
Beslenen Parça Ebadı [mm]	0 – 1
Besleme Kapasitesi	1 ton/saate kadar
Elek Göz Açıklığı	20µm - 1000µm
Gövde Malzemesi	SS: Paslanmaz Çelik AISI 304 – MS: Normal Çelik St37
Kat Adedi	1 Kat
Ürün Sayısı	2 Farklı Ölçüde Ürün
Gözenek Açma Sistemleri	Ultrasonik Titreşim Sistemi
Elek Yörünge Hareketleri	Ekzantrik, Radyal ve Tanjant
Ayarlanabilir Genlik [mm]	5 – 40 Dikey & 60 – 80 Yatay
İvmelenme [g]	1.3 – 1.8
Sızdırmazlık	%100 Toz Sızdırmaz Silikon Conta Sistemi



SV Serisi Vibromotorlu Eleklerimiz
Model	SV 900 ULS		SV 1350 ULS
Elek Çapı [mm]	900		1350
Elek Yüzey Alanı [m²]	0,64		1,43
Ağırlık [Kg]	250 - 300		300 - 350
1 Kat Yükseklik [cm]	89		89
2 Kat Yükseklik [cm]	100		100
3 Kat Yükseklik [cm]	112,5		112,5
Parça Büyüklüğü [mm]	0 - 5 mm
Max. Besleme Kapasitesi	2 ton/saate kadar
Elek Göz Açıklığı	20µm (Mikron) dan - 5 mm'ye kadar
Gövde Malzemesi	SS: Paslanmaz Çelik AISI 304 veya 316 - MS: Normal Çelik - St37
Kat Adedi	1 ila 3 Kat
Ürün Sayısı	1 - 4 Farklı Ölçüde Ürün
Anti Tıkanma Sistemi	TurboSonic®
Elek Yörünge Hareketleri	Vibromotor
Sızdırmazlık	100% Toz Sızdırmaz Silikon Conta Sistemi

Özellikler :

• 0.020 mm (20 mikron'a kadar) Eleme Hassasiyeti

• %100 Toz Sızdırmaz Gövde Tasarımı

• Yüksek Eleme Hassasiyeti, %99 a Varan Verim

• Eşsiz 3 Boyutlu Ayarlanabilir Hareket, Düşük İvmelenme

•  Ø900 veya Ø1350 mm net Çap

• Çapa Göre Elek Alanı; 0,64 m² veya 1.43 m²

• İlaç ve Gıda Sektörü için AISI 304 ve 316 Paslanmaz Çelik Hijyenik Tasarım

• Elek Tıkanıklığı Engellemek için Yüksek Frekanslı Temizleme Sistemi

      Sektörler :

• Kimya

• Boya

• Medikal

• Gıda

• Plastik

• Madencilik

• Metalurji

• Geri Dönüşüm

       TurboSonic®; 20 Mikron (=635 Mesh) boyuta kadar malzemenizin elenmesini sağlayan "Patentli" ürünümüzdür.  Yüksek frekansın yanında sağlamış olduğu yüksek genlik değerleri elenmesi en zor malzemeleri sorunsuzca elemenizi sağlar. Firma içi denemelerimizde 45 mikron (=325 Mesh), 74 Mikron (=200 Mesh), 106 Mikron (150 Mesh), 154 Mikron (=100 Mesh) ve üzerindeki mikronlarda elek teli göz açıklık değerlerinden birçok malzeme sorunsuzca elenmiştir. Aşağıdaki videolardan TurboSonic® sisteme ait çalışma videolarını görebilirsiniz;

 1)  Tanelerin TurboSonik Sistem Üzerindeki Hareketi -1-

 2)  Tanelerin TurboSonik Sistem Üzerindeki Hareketi -2-

  3) Gluten Eleme -1-

  4) Gluten Eleme -2-

 5) Gluten Eleme -3-

 6) Bakır Sülfat Eleme

  TurboSonic® Performans Garantisi :  Ürününüzü test eleğimizde eleyip Eleme Performansı Garantisi  veriyoruz

           Deneme üretimi ve konuyla ilgili detaylı bilgi için lütfen iletişim kurunuz.

ULTRASONİK ELEKLERİN ÇALIŞMA PRENSİBİ :

          Malzemelerin boyutu küçüldükçe eleme işlemi zorlaşır. 100 mikron altında bir eleme işlemi için elek gözeneklerini açmaya yarayan bir sistem olmadan elemeden söz etmek mümkün değildir.  Günümüzde  Ultrasonik Elekler ile 20 mikrona kadar eleme yapılabilir.

         Ultrasonik elemede Dairesel Mikronize Elek, Konverter (ler), High Frequency Kablo (lar), Ultrasonik Sinyal Üreteç (ler) kullanılır. Dairesel Mikronize Elek dışındaki ekipmanlar için Firmamız Ultrasonik Sistemler konusunda Avrupa Lideri olan Arctech Ultrasonic AG ile çalışmaktadır. Arctech, İsviçre Merkezli bir firmadır ve Amerikan Crest Grup bünyesindedir. Crest Grup dünyanın Lider Ultrasonik Sistemler üreten firmasıdır. Üretimlerini Stuttgart Almanya Fabrikası'nda gerçekleştirmektedir. Özetle İsviçre dizaynı Alman üretimi ürünleri bulunmaktadır.

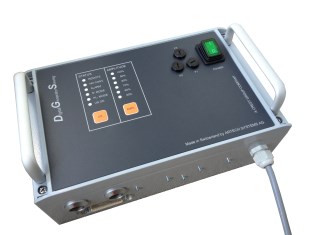

          Arctech üretimi DGS35 Modeli Ultrasonik Sinyal Üretecini sağ üstteki fotoğrafta görebilirsiniz. Bu üreteçe ait Data Sheet'e bu linke tıklayarak indirebilirsiniz. Üreteçlerin her biri fabrikada temiz odada montaj edildikten sonra bir saat çalıştırılarak çeşitli testlerden geçirilmektedir. Üreteçler tüm diğer ekipmanlar gibi 1 yıl Arctech garantisindedir.

         Arctech sinyal üretecinin en büyük özelliği  sinyal parametrelerinin yazılım vasıtası ile programlanabilmesidir. Ultrasonik elemede aynı ürün yoktur. Bu şu demektir; sizin ürününüze özel olarak bu sinyal üreteci programlanmalıdır. Ultrasonik elemede tak çalıştır bir sistem ile elemeyi gerçekleştirebilmek için program ürününüze özel olarak Firmamızda optimize edilmelidir. Yazılım üzerinde 8 parametre (Genlik, Bant Genişliği, Frekans, Güç, Sinyal Süresi, Mod Ayarı, Çevrim Oluşturma) değiştirilerek optimal eleme sağlanmaktadır. Bu yazılımın son sürümü V1.96 Arctech Firması tarafından Şubat 2014 yılında yayınlamıştır.

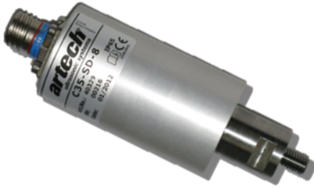

         Orta resimde Arctech C35SD8 Konverterini görebilirsiniz. Konvertöre ait Data Sheet'i bu linkten indirebilirsiniz. Bu konverter içerisindeki piezoelektrik quartz kristalleri sinyal üretecinden gelen elektrik sinyallerini genliği 5 mikrometre olan titreşim hareketine çevirirler. Bu konverterlerin montajı için "Temiz Oda" denilen çok yüksek yatırım maliyetli alanlar gerekmektedir. Öyleki bu odalarda toz seviyesi kontrol altında tutulmakta, statik elektrik olmaması için nem değeri %45 ila %65 arasında olmakta, ayrıca bu odalarda sıcaklık değeri 22 +/- 2 derecedir.

         Sinyal Üreteci ve Konverterler Avrupa ATEX Zone 22 Sertifikalı ve CE normlarında, IP 65 toz ve nem koruma sınıfına haiz olarak üretilmektedirler.

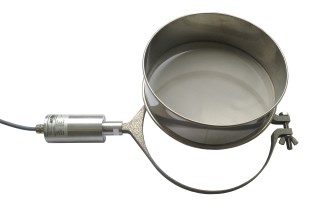

        Sağ alt resimde Arctech ürünü labaratuvar tipi ultrasonik eleğimizin fotoğrafını görebilirsiniz. Bu eleğimiz ile ürününüzün demo elenmesini Firmamızda "ücretsiz olarak" her zaman yapabiliriz.
